Система измерения дыхательного метаболизма водных организмов

• Метод «прерывистого» измерения дыхания сочетает в себе преимущества метода «открытого» измерения дыхания с длительным временем измерения и простого метода «закрытого» измерения дыхания, устраняя недостатки, связанные с низким временным разрешением в «открытом» режиме и плохим непрерывным измерением в «закрытом» режиме.
• Измерение содержания растворённого кислорода: технология измерения кислорода с помощью флуоресцентных волокон, высокая точность измерения, высокая стабильность, отсутствие потребления кислорода.
• В камере для измерения дыхания есть статическая дыхательная камера и динамическая дыхательная камера/камера для плавания, которые используются для измерения стандартного метаболизма (SMR) и активного метаболизма (AMR) при разной скорости плавания соответственно.
• Полностью автоматическое управление, запись и анализ данных, простое и удобное в использовании; управление погружным насосом и получение сигнала о содержании кислорода осуществляются через Bluetooth. Удаленная беспроводная передача позволяет эффективно избежать сложного кабельного подключения и рабочего шума, создаваемого погружным насосом.
• Дыхательная камера может иметь самую разную форму и размер в зависимости от вида водных животных.

Система включает в себя многоканальный флуоресцентный оптоволоконный измеритель кислорода и датчик, статическую дыхательную камеру, программное обеспечение для управления и анализа, модуль контроля водной среды и другие аксессуары или альтернативы. В зависимости от потребностей существуют одноканальные, четырёхканальные, восьмиканальные и даже более многоканальные измерительные системы, которые могут одновременно подключать несколько дыхательных камер для измерения дыхательного метаболизма, например, у нескольких рыбок данио.

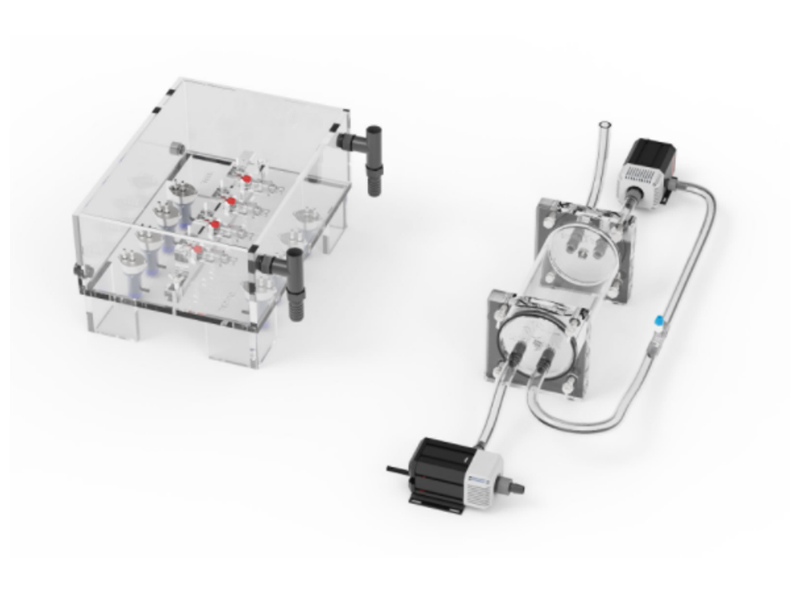

1-канальная система: состоит из одноканальной системы измерения кислорода с помощью флуоресцентного волокна, 1 дыхательной камеры, двух погружных насосов, трубопроводов и других комплектующих. Плавательная камера и другие аксессуары являются дополнительными опциями для исследования метаболизма при различных скоростях плавания, а также для мониторинга и контроля температуры и содержания кислорода.

Состав системы метаболических измерений для водных организмов

Система измерения кислорода с помощью флуоресцентных волокон: включает в себя 4-канальный измерительный блок, неинвазивные датчики кислорода и датчики температуры. Высокое пространственное и временное разрешение, связь по Bluetooth, активное измерение содержания кислорода в воде и воздухе, долгосрочный активный мониторинг, нулевое потребление кислорода и высокая стабильность.

а. Диапазон измерения кислорода составляет 0-100% или 0-45 частей на миллион;

б. Предел обнаружения: 0,03% или 15 частей на миллиард;

c. Температура, солёность и давление воздуха компенсируются в режиме реального времени без помех от электромагнитных сигналов, благодаря записи в реальном времени и отображению изменения содержания кислорода в дыхательной камере с течением времени.

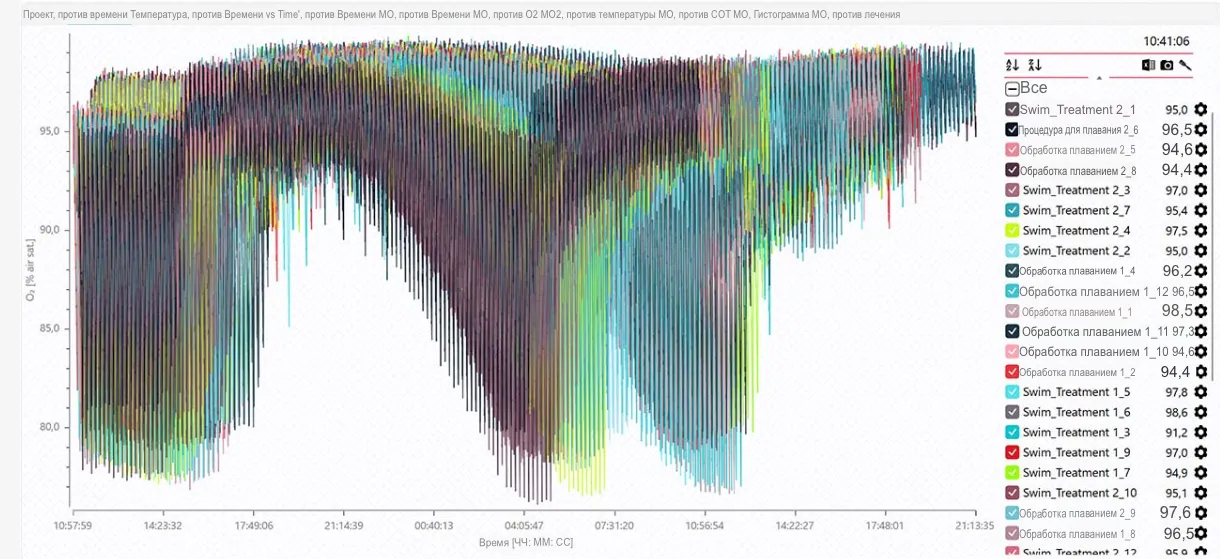

Автоматическое управление и программное обеспечение: автоматический расчет для отображения скорости потребления кислорода и коэффициента корреляции R2, запись в реальном времени и отображение изменения скорости потребления кислорода с течением времени; запись в реальном времени и отображение изменения температуры с течением времени, автоматическое сохранение данных измерений в формате Excel, а необработанных данных — в формате Txt.

а. Немедленно измените метод измерения и отрегулируйте время измерения/обмена при прерывистом методе измерения дыхания;

б. Анализ данных после сбора: автоматический расчёт SMR, Pcrit и других параметров, отображаемых на графике;

c. Автоматические настройки: предоставьте пользователям возможность выбора предустановленной конфигурации системы.



Модуль управления водной средой: включает в себя модуль контроля температуры и модуль контроля содержания растворённого кислорода. Может индивидуально регулировать CO2 / pH.

а. Модуль контроля и управления температурой включает в себя датчик температуры, погружной насос, охлаждающую трубу из нержавеющей стали и т. д. Диапазон измерения температуры датчиком Pt1000 — от -50 до 180 ℃, точность ± 0,15 ℃;

б. Модуль контроля и управления содержанием кислорода включает в себя флуоресцентный волоконный датчик кислорода, электромагнитный клапан, воздушный камень и т. д. Модуль управляет электромагнитным клапаном для подачи кислорода или азота для контроля содержания кислорода в воде при гипероксии или гипоксии.

c. Модуль мониторинга и контроля CO2 / pH включает в себя хост-контроллер, pH-метр и датчик, электромагнитный клапан, программное обеспечение для управления воздушным камнем CapCTRL и т. д. Путем мониторинга значения pH косвенно определяется содержание CO2 в воде, а pH и содержание CO2 в воде регулируются и контролируются в режиме реального времени. Диапазон измерения pH составляет 0~14, а разрешение — 0,01.

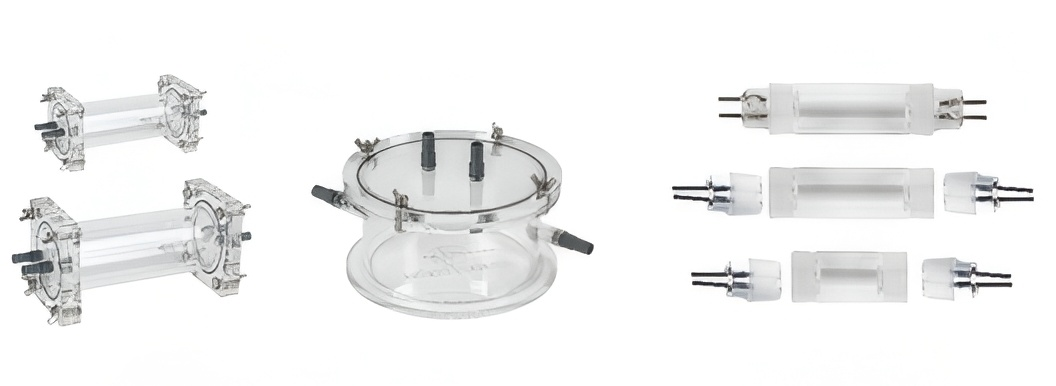

Акриловая кислота или боросиликатное стекло с внутренним диаметром 62–240 мм или 9–45 мм соответственно, длина по желанию (в основном зависит от длины и объёма водных животных). Другие типы дыхательных камер также могут быть изготовлены по индивидуальному заказу в соответствии с формой животного и конкретными требованиями пользователей, например, дыхательная камера для рыбок данио, подходящая для крабов, мидий и других водных животных.



Погружной насос: статическая камера для плавания имеет два варианта расхода воды: 5 л/мин и 10 л/мин, которые соответствуют объёму дыхательной камеры.

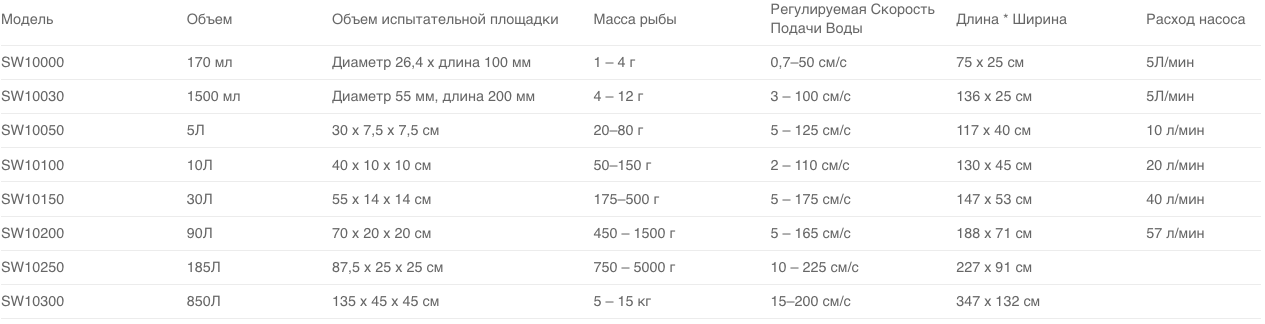

Плавательный бассейн: включает в себя внешнюю водяную ванну, зону для занятий, мотор, погружной насос и т. д. Технические характеристики различных моделей представлены ниже:
